CRC7000遙控電磁開關 智能控制面板
發布時間：2022-07-05 10:55:55 發布人：巨川電氣 (人氣： )
遙控電磁開關模塊的工作原理是電磁開關中的起動繼電器磁通電后產生電磁吸力觸點閉合，接通起動電磁開關電路，起動主電路隨之接通照明工作。觸點斷開，電磁開關電路斷電，照
遙控電磁開關模塊的工作原理是電磁開關中的起動繼電器磁通電后產生電磁吸力觸點閉合，接通起動電磁開關電路，起動主電路隨之接通照明工作。觸點斷開，電磁開關電路斷電，照明線路停止工作。接收外部命令,再傳送至各受控元件，通過改變線路的電壓、電流等參數來實現電光源控制.匹配智能控制面板實現遠程操控動作，開關模塊可單臺操作或多臺構成集成，適用于家庭、辦公樓、學校、體育場館、道路、外墻照明等。 智能照明采用符合現代規范的工業總線技術，進行了強、弱電完全分離式布線。強電都走天花板或墻體，控制為弱電控制強電，客人與人員通過遙控、電腦、弱電墻體開關等來控制用電設備，人體能接觸到的全為安全弱電?？膳c其他聯動控制，消防聯動，BA等。

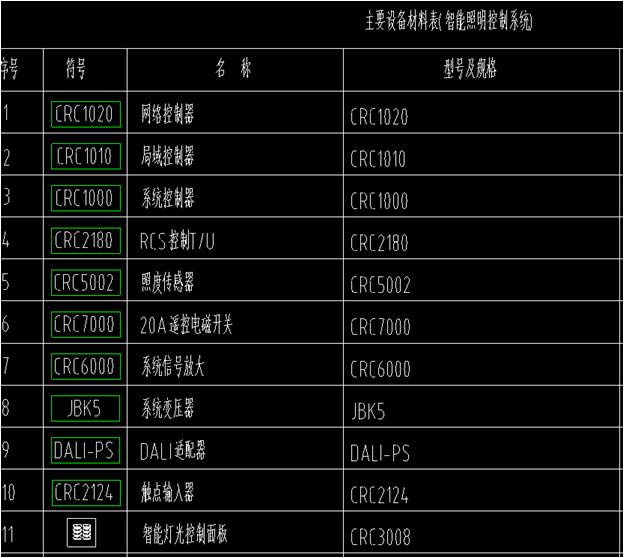

智能照明控制系統主要設備材料型號說明如下圖：CRC1020網絡控制器 CRC1010局域控制器 CRC1000系統控制器 CRC2180 RCS控制T/U CRC5002照度傳感器 CRC7000 20A遙控電磁開關 CRC6000系統信號放大器 CRC2124觸點輸入器 CRC3008智能燈光控制面板
CRC7000遙控電磁開關 智能控制面板
照明設計步驟：
一步：編制照明回路負載清單。
在這中應注意：首先每條照明回路的燈具應該為同類型的燈具，這樣才便于調光模塊的選擇和配置。而且每條照明回路的燈具控制性質應該是相同的，是普通供電或同為應急供電。
其次，應核對每條照明回路的大負載功率是否在需要選擇的調光器允許的額定負載容量之內。
調光器是巨川智能照明控制的主要部件，而對于不同類型的燈具應該選用不同適合他們的調光器。比如對于冷陰極燈（發光、霓虹、充氣），這類燈采用電壓變壓器工作，所以應采用前沿相控調光器。而對于包括金屬鹵化物燈在類的各種氣體放電燈則應該選用正炫波電壓調光器。還要對一些照明回路的劃分作適當的，使其更適合配置的需要，使各路燈光可組合構成一個優美的照明。
第二步：按照明回路的性能選擇相關的調光器
第三步：按照明控制要求選擇控制面板和其他相關控制部件。
第四步：選擇附件和集成。
第五步：編制設備配置表。
轉換模塊參數：
實現RJ45網口與RS485接口之間直接的數據傳輸的設備；
搭載ARM處理器，功耗低，速度快，性高；
內部集成了TCP/IP協議棧。
安裝使用說明注意事項：
禁止在控制箱內取電焊等設備的電源，以免造成對處理器的沖擊，造成設備的損壞；
控制箱內要經常保持清潔，定期清灰，防塵防潮；
控制箱的電源進線為交流380伏三相五線制，設備接地良好；
控制箱的電源進線要與網絡電纜分開走線，或網絡電纜穿套管。
智能照明控制系統主要設備材料型號說明如下圖：CRC1020網絡控制器 CRC1010局域控制器 CRC1000系統控制器 CRC2180 RCS控制T/U CRC5002照度傳感器 CRC7000 20A遙控電磁開關 CRC6000系統信號放大器 CRC2124觸點輸入器 CRC3008智能燈光控制面板
CRC7000遙控電磁開關 智能控制面板
| 規格參數： |
| AC 初級230V 額定值 |
| AC,1.5A,36VA 次級24V |
| JIS協約尺寸（2位） 備注 |
| 參數 規格 |
| 230V 初級輸入電壓 |
| 24VAC 次級輸入電壓 |
| 1.5A 次級額定電流 |
| 2A 次級保險容量 |
| 4mm端子螺釘 初級側端子部 |
| 3.5mm端子螺釘 次級側端子部 |
| ℃ ℃～+40 -10 使用溫度范圍 |
一步：編制照明回路負載清單。
在這中應注意：首先每條照明回路的燈具應該為同類型的燈具，這樣才便于調光模塊的選擇和配置。而且每條照明回路的燈具控制性質應該是相同的，是普通供電或同為應急供電。
其次，應核對每條照明回路的大負載功率是否在需要選擇的調光器允許的額定負載容量之內。
調光器是巨川智能照明控制的主要部件，而對于不同類型的燈具應該選用不同適合他們的調光器。比如對于冷陰極燈（發光、霓虹、充氣），這類燈采用電壓變壓器工作，所以應采用前沿相控調光器。而對于包括金屬鹵化物燈在類的各種氣體放電燈則應該選用正炫波電壓調光器。還要對一些照明回路的劃分作適當的，使其更適合配置的需要，使各路燈光可組合構成一個優美的照明。
第二步：按照明回路的性能選擇相關的調光器
第三步：按照明控制要求選擇控制面板和其他相關控制部件。
第四步：選擇附件和集成。
第五步：編制設備配置表。
轉換模塊參數：
實現RJ45網口與RS485接口之間直接的數據傳輸的設備；
搭載ARM處理器，功耗低，速度快，性高；
內部集成了TCP/IP協議棧。
安裝使用說明注意事項：
禁止在控制箱內取電焊等設備的電源，以免造成對處理器的沖擊，造成設備的損壞；
控制箱內要經常保持清潔，定期清灰，防塵防潮；
控制箱的電源進線為交流380伏三相五線制，設備接地良好；
控制箱的電源進線要與網絡電纜分開走線，或網絡電纜穿套管。
